在上一篇为大家普及到：“解析球磨机原理及球磨机功能”!大家也有所收获，那么，大家对于球磨机原理的内部构造是怎样的?有了解吗?江西恒昌矿山机械厂家继续为大家解答：

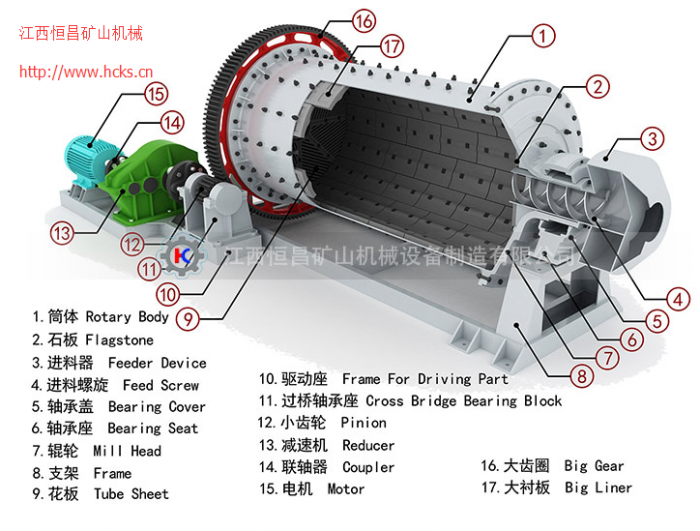

从外部结构表象上看，球磨机主要是由给料部、出料部、回转部、传动部(减速机，小传动齿轮，电机，电控)等部分组成。而从实则核心结构上来看，该球磨机则是由水平的圆柱形筒体、衬板、隔仓板(多仓磨机才具备)、主轴承、端盖、进出料装置和传动系统等部分组成。具体有关球磨机核心内部结构详细分析如下：

一、球磨机筒体：

筒体是其主要工作部件之一，被粉磨物料是在筒体内受到研磨体的冲击和粉磨作用而成细粉末的。

二、球磨机衬板：

其作用是保护筒体，使筒体免受研磨体和物料的直接冲击和摩擦。另外，利用不同形式的衬板可调整磨内各仓研磨体的运动状态。

三、球磨机隔仓板：

其作用是分隔研磨体;防止大颗粒物料窜向出磨端;控制磨内物料流速。

球磨机隔仓板分为单层和多层两种，双层隔仓板又分为过度仓式、提升式和分级式几种。

四、球磨机主轴承：

轴承主要是支撑球磨机旋转的部件，常用的轴承有滑动轴承和滚动轴承两种，不管哪种轴承对于其润滑要求都非常重要，一般都采用稀油集中循环润滑，小型机也有的采用油环润滑、油环滴油润滑或毛线润滑等方式。

五、球磨机端盖：

球磨机端盖位于筒体的两端，通过螺丝与筒体底部的法兰连接起来，中部有小孔，保证了废气的顺利排出。

六、球磨机进料、卸料装置：

球磨机进、出料装置是球磨机整体中一个组成部分。物料和水(湿法磨)或气流(干法磨)通过进料装置进入磨内，然后通过出料装置排出磨外。进料方式有：溜管进料、螺旋进料和勺轮进料三种方式。而卸料装置，则包括球磨机卸料漏斗和接料桶，还包括承载接料桶的升降台和升降台提升装置气缸。

七、球磨机传动系统：

球磨机的传统系统分为边缘传动(或是边缘双传动)和中心传动两种形式，边缘传动是主电动机带动减速机，减速机带动小齿轮，小齿轮带动大齿轮，大齿轮带动筒体部转动。中心传动球磨机是用大型双列调心滚柱轴承取代常规巴氏合金润滑轴承，更简便可靠一些。

球磨机原理的内部构造是怎样的?以上阐述供大家参考，如需购买了解球磨机设备细节可直接联系我们江西恒昌矿山机械设备厂家!
